MULTI JOINT 3057 Tok-perem összekötő idom
Termékek » Csőkötő idomok » MULTI JOINT 3057 Tok-perem összekötő idom
Felhasználási terület:
Vízre és gázra alkalmazható. Karimás-tokos csőcsatlakozó húzás biztos kivitel. PE, PVC, Acél, Öntöttvas, Ac. csövekhez.
Műszaki jellemzők
- Névleges nyomás:víz PN16, gáz PN8
- Anyaga: Duktil öntöttvas GGG40
- Felület: Resicoat műa. bevonóréteg
- Tömités: NBR tömités DIN3535/3 szerint
- Karima csatlakozás: DIN 28605 szerint

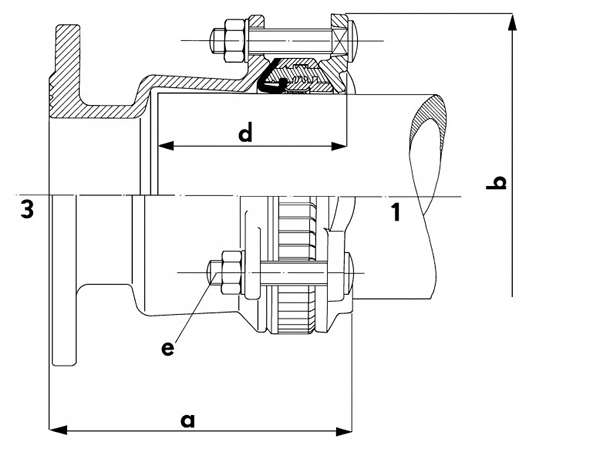

Technikai adatok:
| DN | Átfogás (mm) | Cikkszám | Méretek (mm) | Súly (kg) | Üzemi nyomás (bar) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| tok | perem | a | b | d | e | víz | gáz | |||
| 50 | 46-71 | 50 | 7093057+050 | 179-194 | 164 | 100 | 3xM12 | 5,6 | 16 | 8 |
| 65 | 63-90 | 60/65 | 7093057+065 | 187-198 | 186 | 95 | 3xM12 | 6,5 | 16 | 8 |
| 80 | 84-105 | 80 | 7093057+080 | 183-197 | 204 | 115 | 3xM12 | 6,5 | 16 | 8 |
| 100 | 104-132 | 100 | 7093057+100 | 181-200 | 236 | 110 | 3xM16 | 8,6 | 16 | 8 |
| 125 | 132-155 | 125 | 7093057+125 | 196-214 | 264 | 130 | 4xM16 | 13,0 | 16 | 8 |
| 150 | 154-192 | 150 | 7093057+150 | 194-222 | 304 | 120 | 4xM16 | 14,0 | 16 | 8 |
| 200 | 192-232 | 200 | 7093057+200 | 224-251 | 354 | 140 | 6xM16 | 21,7 | 16 | 8 |
| 250 | 267-310 | 250 | 7093057+250 | 260-295 | 432 | 170 | 6xM20 | 31,1 | 16 | 8 |
| 300 | 315-356 | 300 | 7093057+300 | 283-318 | 490 | 170 | 8xM20 | 40,5 | 16 | 8 |
| 350 | 352-393 | 350 | 7093057+350 | 326-364 | 534 | 245 | 8xM20 | 52,1 | 10 | 5 |
| 400 | 392-433 | 400 | 7093057+400 | 356-395 | 574 | 275 | 10xM20 | 65,1 | 10 | 5 |
