MULTI JOINT 3107 Tok-tok szűkített összekötő idom
Termékek » Csőkötő idomok » MULTI JOINT 3107 Tok-tok szűkített összekötő idom
Felhasználási terület:
Vízre és gázra alkalmazható. Tokos húzás biztos kivitel PE, PVC, Acél, Öntöttvas, Ac. csövekhez.
Műszaki jellemzők
- Névleges nyomás: víz PN16, gáz PN8
- Anyaga: Duktil öntöttvas GGG40
- Felület: Resicoat műa. bevonóréteg
- Tömités: NBR tömités DIN3535/3 szerint
Technikai adatok:

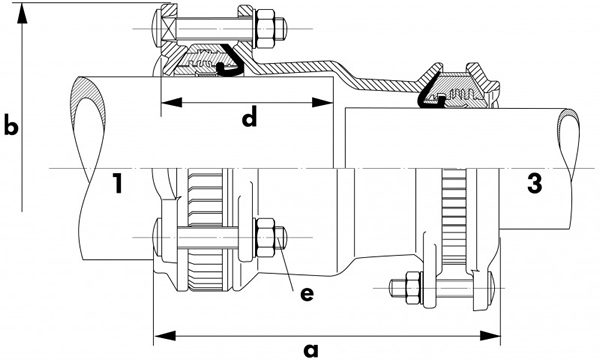

| DN | Átfogás (mm) | Cikkszám | Méretek (mm) | Súly (kg) | Üzemi nyomás (bar) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1. tok | 2. tok | a | b | d | e | víz | gáz | |||
| 50-65 | 46-71 | 63-90 | 7093107+065050 | 242-268 | 186 | 95 | 3xM12/3xM12 | 5,5 | 16 | 8 |
