SYSTEM 2000 Tok-tok idom húzás biztos idom PVC-U és PE csőre Nr.0430
Termékek » Csőkötő idomok » SYSTEM 2000 Tok-tok idom húzás biztos idom PVC-U és PE csőre Nr.0430
Felhasználási terület:
Ivóvízhez és nem agresszív szennyvízhez. A húzásbiztosítás a csavarok meghúzásával érhető el.
Műszaki jellemzők
- Húzásbiztos tok-tok kötés PE és PVC csövekhez
- Gömbgrafitos öntöttvasból, epoxipor bevonattal
- Üzemi nyomás max. PN 16
- Ajakos tömitőgyűrű: elasztomer
- Reteszelőgyűrű: Ms 58
- Csavarok: a2 rozsdamentes
Technikai adatok:

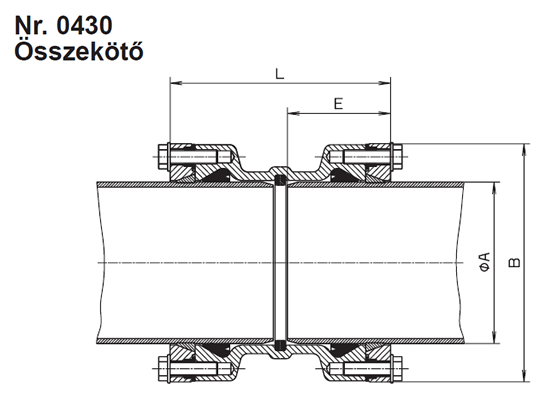

| Cső Ø mm | L | E | B | Tömeg, kg |
|---|---|---|---|---|
| 63 | 171 | 80 | 124 | 3,2 |
| 75 | 175 | 82 | 138 | 4,0 |
| 90 | 181 | 85 | 152 | 5,4 |
| 110 | 181 | 85 | 172 | 6,4 |
| 125 | 185 | 87 | 193 | 7,8 |
| 140 | 197 | 93 | 210 | 9,0 |
| 160 | 221 | 105 | 236 | 12,0 |
| 180 | 241 | 113 | 258 | 14,5 |
| 200 | 261 | 125 | 284 | 21,5 |
| 225 | 265 | 128 | 314 | 26,0 |
| 250 | 300 | 145 | 347 | 33,0 |
| 280 | 306 | 148 | 376 | 38,5 |
| 315 | 358 | 174 | 422 | 58,5 |
| 355 | 464 | 237 | 472 | 96, |
