U-MEGAFLEX Tok-tok idom
Termékek » Csőkötő idomok » U-MEGAFLEX Tok-tok idom
Felhasználási terület:
U-MEGAFLEX Tok-tok nem húzásbiztos idom. Vízre és szennyvízre alkalmazható. Tok-tok csőcsatlakozó nem húzásbiztos kivitel PE, PVC, Acél, Öntöttvas, Ac. csövekhez.
Műszaki jellemzők:
- Névleges nyomás:víz PN10/16
- Anyaga: Duktil öntöttvas GGG40
- Felület: Epoxi
- Tömités: NBR tömités DIN3535/3 szerint
- Karima csatlakozás: DIN 28605 szerint

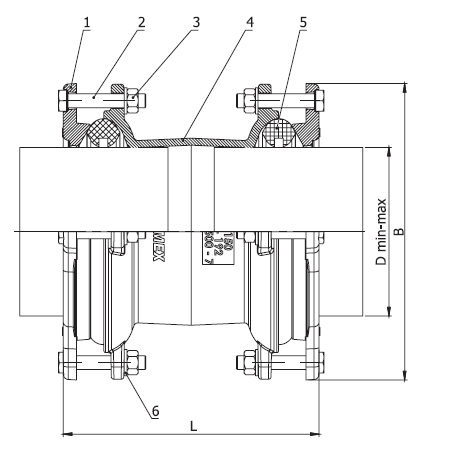

Technikai adatok:
| DN | D min-max | L | B | Súly (kg) |
|---|---|---|---|---|
| (mm) | ||||
| 80 | 87-106 | 220 | 196 | 8,50 |
| 100 | 108-132 | 245 | 232 | 11,70 |
| 150 | 158-192 | 280 | 345 | 21,70 |
| 200 | 206-231 | 315 | 393 | 30,75 |
| 250 | 266-311 | 385 | 490 | 51,00 |
| 300 | 315-356 | 385 | 540 | 69,00 |
| 350 | 348-362 | 220 | 490 | 25,00 |
| 350 | 371-385 | 220 | 510 | 27,00 |
| 400 | 399-413 | 220 | 535 | 28,00 |
| 400 | 422-436 | 220 | 540 | 30,00 |
| 450 | 473-487 | 220 | 565 | 33,00 |
| 500 | 501-515 | 220 | 585 | 36,00 |
| 500 | 525-539 | 220 | 615 | 38,00 |
| 600 | 603-617 | 220 | 635 | 43,00 |
| 600 | 628-642 | 220 | 640 | 45,00 |
| 700 | 704-718 | 220 | 665 | 52,00 |
| 700 | 731-745 | 220 | 695 | 54,00 |
| 800 | 806-820 | 220 | 720 | 65,00 |
| 800 | 835-849 | 220 | 745 | 67,00 |
| 900 | 907-921 | 220 | 770 | 80,00 |
| 900 | 938-952 | 220 | 770 | 82,00 |
| 1000 | 1009-1023 | 220 | 845 | 94,00 |
| 1000 | 1041-1055 | 220 | 870 | 96,00 |
| 1200 | 1213-1227 | 220 | 845 | 112,00 |
| 1200 | 1248-1262 | 220 | 950 | 114,00 |
