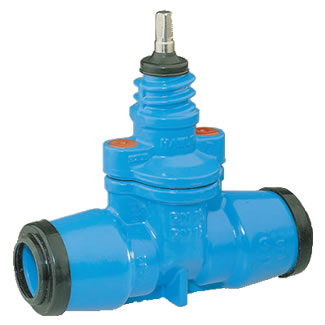

Házi főelzáró öntvény PE csőhöz Hawle Nr. 2600
Felhasználási terület:
Hideg vízhez. Gömbgrafitos / lemezgrafitos öntvény, mindkét oldalon ISO tokkal PE csőhöz epoxi-porbevonattal.
Műszaki jellemzők:
- többszörös O-gyűrűs orsó tömítés
- rozsdamentes acélorsó
- sima felületű átfolyás
- tolózárnyelv vulkanizált elasztomer bevonattal
- menetes csatlakozás beépítési készlethez
- Nr. 2600: süllyesztett imbuszcsavarok, viaszkiöntéssel
- Tolózárház: lemezgrafitos öntvény EN-GJL-250 az EN 1561 (GG 250 - DIN 1691) szerint, epoxi-porbevonattal
- Zárnyelv: CuZn39Pb3 (Ms58) elasztomer bevonattal, ivóvízre alkalmas
- Orsó: rozsdamentes acél, 1.4021
- Tömítő rendszer: a tolózárnyelv gumiprofilja záráskor súrlódás nélkül mozog a tolózárházban, ezért nincs kopás a tömítőfelületen.
- Felsőrész: gömbgrafitos öntvény EN-GJS-400-18, EN 1563 (GGG 400-DIN 1693) szerint epoxi-porbevonattal
Technikai adatok:

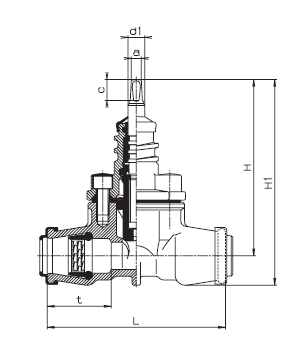

| DN | Cső külső Ø | Házi főelzáró | Orsó | Tömeg (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|
| t | L | H | H 1 | a | c | d 1 | |||
| ¾" | 25 | 52 | 165 | 164 | 187 | 10,3 | 20 | 16 | 2,50 |
| 1" | 32 | 61 | 170 | 164 | 192 | 10,3 | 20 | 16 | 2,80 |
| 1¼" | 40 | 76 | 220 | 200 | 235 | 10,3 | 20 | 16 | 4,80 |
| 1½" | 50 | 91 | 232 | 200 | 240 | 10,3 | 20 | 16 | 5,10 |
| 2" | 63 | 103 | 270 | 219 | 267 | 10,3 | 20 | 16 | 6,80 |
