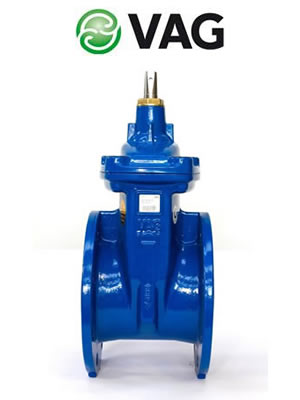

VAG karimás tolózár rövid beép. ECO PLUS tipus
Felhasználási terület:
Gumiékzárású gömbgrafitos karimás tolózár ivóvízre,ipari vízre és nem agresszív szennyvízre (EPDM töm.), kommunális szennyvízre.
Műszaki jellemzők:
- Lágytömítésű, EN 1171 szerint (DIN 3352 - 4A és 4B)
- Beépítési hosszúság EN 558-1 szerint, 14. és 15. sorozat (DIN 3202, F4 és F5)
- Alacsonyműködtető-nyomaték az éken levő műanyag ékvezetők révén
- DVGW víz - gáz engedéllyel rendelkezik
- Gumi-részek W 270 (DVGW víz) szerint engedélyezettek
- Tesztelés EN 12266 szerint (DIN 3230 4. és 5. rész PG 1 vagy PG 3)
- Max. üzemi hőmérséklet: 50° C
- Belül és kívül epoxibevonat GSK - minősítéssel
Anyagok:
Víz:
- Ház, ék és fedél EN - JS 1030 (GGG-40) gömbgrafitos öntöttvasból
- EPDM gumibevonattal
- Orsó rozsdamentes acélból, 13% Cr tartalommal
- Orsóanya sárgarézből
Szennyvíz:
- Ház, ék és fedél EN - JS 1030 (GGG-40) gömbgrafitos öntöttvasból
- Ék kívül-belül teljes NBR gumibevonattal
- Orsó rozsdamentes acélból, 17 % Cr tartalommal
- Orsóanya bronzból
Gáz:
- Ház, ék és fedél EN - JS 1030 (GGG-40) gömbgrafitos öntöttvasból
- Ék kívül-belül teljes NBR gumibevonattal
- Orsó rozsdamentes acélból, 13 % Cr tartalommal
- Orsóanya sárgarézből
Technikai adatok:

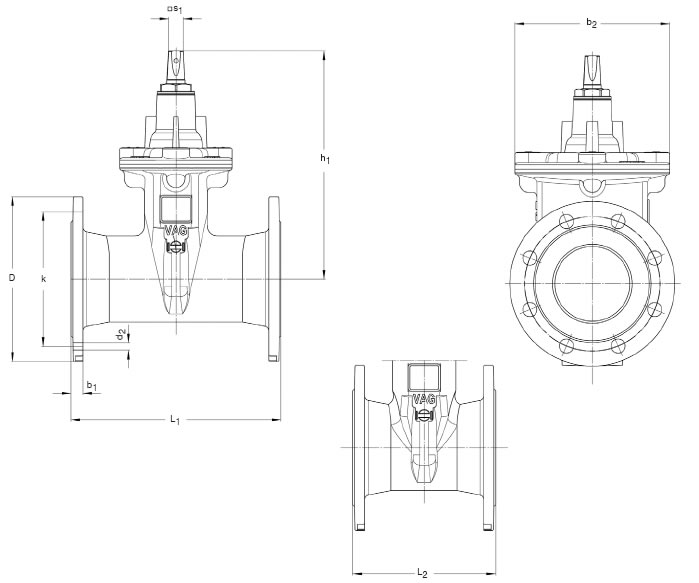

| DN | Méretek | L | PN 16 | PN 10 | Fordulat (nyit-zár) | nettó súly | térigény | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h1 | b2 | S1 | D | k | furatszám | d2 | b1 | k | furatszám | d2 | |||||
| 40 | 226 | 121 | 14 | 140 | 150 | 110 | 4 | 19 | 19 | PN 10 és PN16 azonos | 10 | 8,2 | 0,006 | ||
| 50 | 233 | 121 | 14 | 150 | 165 | 125 | 4 | 19 | 19 | 12 | 9,2 | 0,008 | |||
| 65 | 273 | 206 | 17 | 170 | 185 | 145 | 4 | 19 | 19 | 16 | 13,5 | 0,013 | |||
| 80 | 278 | 206 | 17 | 180 | 200 | 160 | 8 | 19 | 19 | 20 | 15,5 | 0,014 | |||
| 100 | 310 | 206 | 19 | 190 | 220 | 180 | 8 | 19 | 19 | 20 | 17,9 | 0,018 | |||
| 125 | 347 | 228 | 19 | 200 | 250 | 210 | 8 | 19 | 19 | 25 | 25,7 | 0,024 | |||
| 150 | 386 | 252 | 19 | 210 | 285 | 240 | 8 | 23 | 19 | 30 | 32,4 | 0,032 | |||
| 200 | 493 | 330 | 24 | 230 | 340 | 295 | 12 | 23 | 20 | 295 | 8 | 23 | 34 | 52,0 | 0,052 |
| 250 | 606 | 413 | 27 | 250 | 405 | 355 | 12 | 28 | 22 | 350 | 12 | 23 | 43 | 96,9 | 0,084 |
| 300 | 670 | 472 | 27 | 270 | 460 | 410 | 12 | 28 | 24,5 | 400 | 12 | 23 | 51 | 114,1 | 0,115 |
| 350 | 852 | 619 | 27 | 290 | 520 | 470 | 16 | 28 | 26,5 | 460 | 16 | 23 | 59 | 247 | 0,199 |
| 400 | 936 | 619 | 32 | 310 | 580 | 525 | 16 | 31 | 28,5 | 515 | 16 | 28 | 50 | 310 | 0,235 |
| 500 | 1096 | 726 | 32 | 350 | 715 | 650 | 20 | 34 | 31,5 | 620 | 20 | 28 | 64 | 530 | 0,370 |
| 600 | 1096 | 426 | 36 | - | 780 | - | - | - | - | 725 | 20 | 31 | 64 | - | - |
