Gumikompenzátor karimás csatlakozással
Felhasználási terület:
Vízvezeték, fűtő és légkondicionáló berendezés, szivattyúrendszerek
Műszaki jellemzők:
- Karima: acél Fe/Zn5
- Tömités: gumi EPDM 120C-ig
- Üzemi nyomás: PN10/PN16
Technikai adatok:

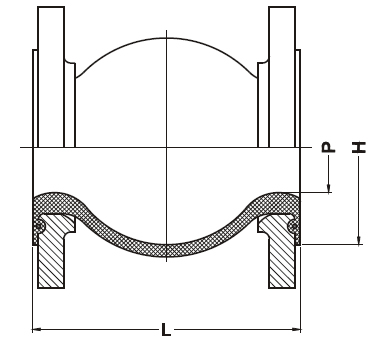

| DN | L +/- 5 | H | P | Súly (kg) |
|---|---|---|---|---|
| (mm) | ||||
| 32 | 95 | 69 | 40 | 3 |
| 40 | 95 | 69 | 40 | 3,57 |
| 50 | 105 | 85 | 52 | 4,11 |
| 65 | 115 | 106 | 68 | 5,13 |
| 80 | 130 | 116 | 76 | 6,23 |
| 100 | 135 | 150 | 103 | 6,98 |
| 125 | 170 | 180 | 128 | 9,64 |
| 150 | 180 | 209 | 152 | 12,4 |
| 200 | 205 | 260 | 194 | 17,3 |
| 250 | 240 | 320 | 250 | 22,7 |
| 300 | 260 | 367 | 300 | 29,15 |
| 350 | 265 | 408 | 320 | 38,9 |
| 400 | 265 | 472 | 372 | 48 |
| 450 | 265 | 522 | 415 | 55,4 |
| 500 | 265 | 570 | 454 | 66 |
| 600 | 265 | 690 | 580 | 73 |
