Szerelési közdarab
Felhasználási terület:
Komnezációs csatlakozók a vizhálózat szerelvényeinek telepitésére és leszerelésére szolgál.
Műszaki jellemzők:
- Névleges nyomás: PN10
- Maximális felhasználási hőmérséklet: 70°C
- A test anyaga gömbgrafitos öntvény (GGG)
- Epoxy porfesték min 250µm vastagságban
- A karimák méretezése szabvány szerinti

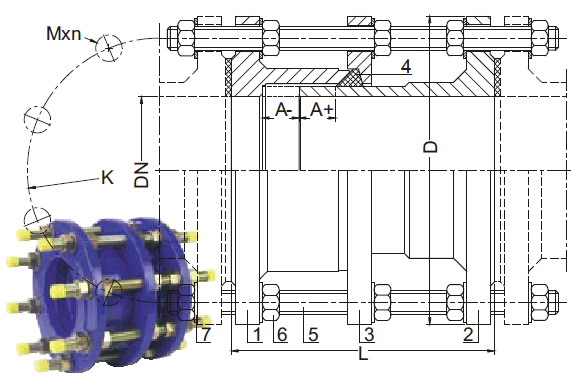

Technikai adatok:
| DN | L | A+/A- | D | K | M | n (szt.) | Súly (kg) |
|---|---|---|---|---|---|---|---|
| (mm) | |||||||
| 32 | 180 | 25 | 140 | 100 | 16 | 4 | 7,5 |
| 40 | 180 | 25 | 150 | 110 | 16 | 4 | 9,5 |
| 50 | 180 | 25 | 165 | 125 | 16 | 4 | 11 |
| 65 | 180 | 25 | 185 | 145 | 16 | 4 | 13 |
| 80 | 200 | 25 | 200 | 160 | 16 | 8 | 17 |
| 100 | 200 | 25 | 220 | 180 | 16 | 8 | 21 |
| 125 | 200 | 25 | 250 | 210 | 16 | 8 | 26 |
| 150 | 200 | 25 | 285 | 240 | 20 | 8 | 35 |
| 175 | 220 | 25 | 315 | 270 | 20 | 8 | 44 |
| 200 | 220 | 25 | 340 | 295 | 20 | 8 | 49 |
| 250 | 220 | 25 | 395 | 350 | 20 | 12 | 65 |
| 300 | 220 | 25 | 445 | 400 | 20 | 12 | 73 |
| 350 | 230 | 25 | 505 | 460 | 20 | 16 | 97 |
| 400 | 230 | 25 | 565 | 515 | 24 | 16 | 125 |
