Csappantyú
Felhasználási terület:
Víz és szennyvíz technológiában, energetikában, illetve különböző ipari felhasználások esetén univerzálisan alkalmazható szerelvény. A szelep előnye a rövid beépítési hossz, és az egyszerű beszerelhetőség.
Műszaki jellemzők:
- Vízszintes és függőleges pozícióban is beépíthető.
- Max üzemi hőmérséklet: 120°C
- Max üzemi nyomás: 10 bár
- Karimacsatlakozás: PN 10/16

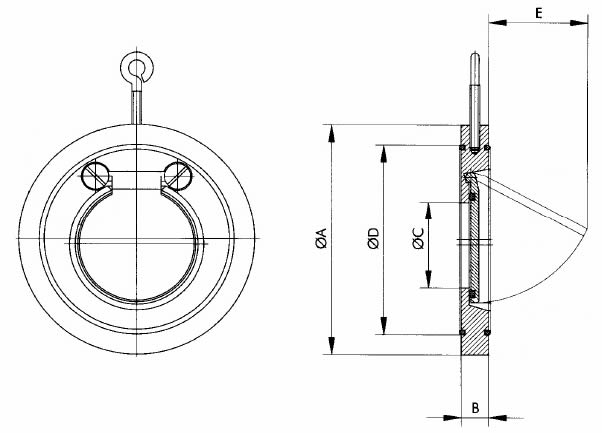

Technikai adatok:
| DN | A | D | C | B | E | Súly (kg) |
|---|---|---|---|---|---|---|
| [mm] | ||||||
| 40 | 94 | 80 | 22 | 14 | 25 | 0,7 |
| 50 | 109 | 89 | 32 | 14 | 37 | 0,8 |
| 65 | 129 | 111 | 40 | 14 | 50 | 1,2 |
| 80 | 144 | 119 | 54 | 14 | 61 | 1,4 |
| 100 | 164 | 147 | 70 | 18 | 77 | 2,3 |
| 125 | 195 | 171 | 92 | 18 | 94 | 3,5 |
| 150 | 220 | 200 | 112 | 20 | 100 | 4,2 |
| 200 | 275 | 256 | 154 | 22 | 152 | 7,0 |
| 250 | 330 | 302 | 192 | 26 | 180 | 12,1 |
| 300 | 380 | 352 | 227 | 32 | 215 | 24,0 |
