Torlócsappantyú
Felhasználási terület:
Karimás acél torlócsappantyú. Hideg és meleg vízre, telitett vízgőzre PN10-PN16
Műszaki jellemzők:
- Max hőm: 120°C / 300°C anyagától függően
- Beépíthetőség: vízszinetes és függőleges helyzetben

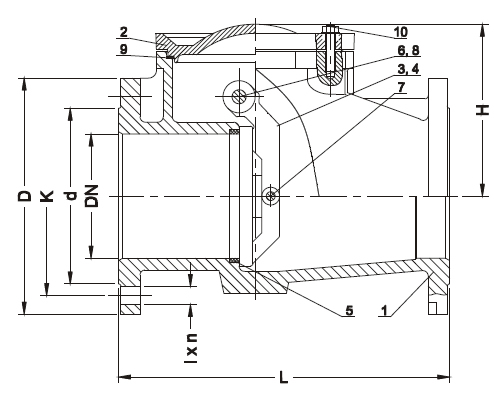

Technikai adatok:
| DN | PN | L | H | D | d | K | I x n | Súly (kg) | |
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [MPa] | [mm] | |||||||
| 40 | 1,6 | 180 | 119 | 150 | 88 | 110 | 18x4 | 9 | |
| 50 | 1,6 | 200 | 120 | 165 | 102 | 125 | 18x4 | 11 | |
| 65 | 1,6 | 240 | 141 | 185 | 122 | 145 | 18x4 | 15 | |
| 80 | 1,6 | 260 | 168 | 200 | 138 | 160 | 18x8/(4)* | 21 | |
| 100 | 1,6 | 300 | 175 | 220 | 158 | 180 | 18x8 | 32 | |
| 125 | 1,6 | 350 | 199 | 250 | 188 | 210 | 18x8 | 46 | |
| 150 | 1,6 | 400 | 217 | 285 | 212 | 240 | 22x8 | 60 | |
| 200 | 1,6 | 500 | 277 | 340 | 268 | 295 | 22x8(12)* | 120 | |
| 250 | 1,6 | 600 | 337 | 405 | 320 | 355 | 22x12 | 180 | |
| 300 | 1,6 | 700 | 374 | 460 | 370 | 410 | 22x12 | 250 | |
| * -1,0 MPa | |||||||||
