XR-szűkitő karima
Felhasználási terület:
Ivóvíz, iparivíz és kommunális szennyvíz
Műszaki jellemzők:
- Névleges nyomás: PN10, PN16
- Maximális felhasználási hőmérséklet: 70°C
- A test anyaga gömbgrafitos öntvény (GGG)
- Epoxy porfesték min 250µm vastagságban
- A karimák méretezése szabvány szerinti

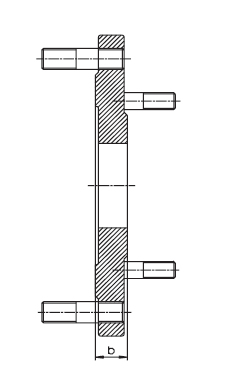

Technikai adatok:
| DN | Csavarok DN1 | Csavarok DN2 | b | Súly (kg) | ||
|---|---|---|---|---|---|---|
| száma | menet | száma | menet | |||
| 80-50 | 8 | M16x50 | 4 | M16x50 | 28 | 5,6 |
| 80-65 | 8 | M16x50 | 4 | M16x50 | 28 | 5,4 |
| 100-50 | 8 | M16x50 | 4 | M16x50 | 27 | 6,3 |
| 100-80 | 8 | M16x50 | 8 | M16x50 | 47 | 8,4 |
| 125-50 | 8 | M16x50 | 4 | M16x50 | 30 | 8,2 |
| 125-80 | 8 | M16x50 | 8 | M16x50 | 30 | 8,0 |
| 125-100 | 8 | M16x50 | 8 | M16x50 | 30 | 7,6 |
| 150-100 | 8 | M20x60 | 8 | M16x50 | 30 | 11,2 |
| 150-125 | 8 | M20x60 | 8 | M16x50 | 30 | 11,2 |
| 200-150 | 8 | M20x60 | 8 | M20x60 | 32 | 16,5 |
| 250-200 | 12 | M20x60 | 8 | M20x60 | 32 | 21,3 |
