Golyós visszacsapószelep karimás
Felhasználási terület:
Karimás golyós visszacsapószlep a vezetékben szállitott közeg visszaáramlásának megakadályozására PN10-PN16. Nyomott szennyvízre, szivattyúzás
Műszaki jellemzők:
- Max hőm. Szennyvízre, ipari vízre NBR +70 °C-ig
- Max hőm. Ivóvízre EPDM +120 °C-ig
- Beépíthetőség: vízcszintes helyzetben
Technikai adatok:

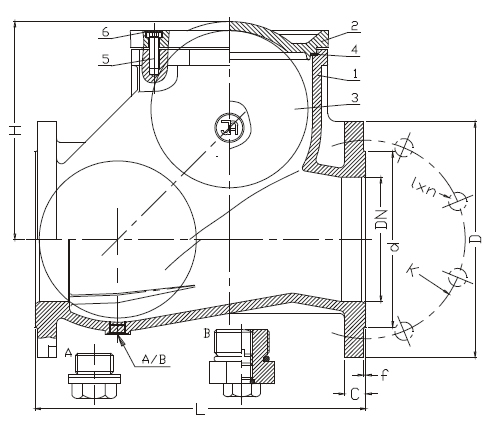

| DN | PN | L | H | d | D | K | I | C | f | n | Súly (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [mm] | 6516 | 6526 | ||||||||||
| 50 | PN 16 | 200 | 113 | 102 | 165 | 125 | 18 | 20 | 3 | 4 | 8,3 | 6,9 |
| 65 | 240 | 126 | 122 | 185 | 145 | 18 | 20 | 3 | 4 | 12,3 | 11,9 | |
| 80 | 260 | 162 | 138 | 200 | 160 | 18 | 22 | 3 | 8 | 16,8 | 15,8 | |
| 100 | 300 | 194 | 158 | 220 | 180 | 18 | 24 | 3 | 8 | 23,1 | 21,3 | |
| 125 | 350 | 214 | 188 | 250 | 210 | 18 | 22 | 3 | 8 | 37,2 | 34,5 | |
| 150 | 400 | 260 | 212 | 285 | 240 | 22 | 26 | 3 | 8 | 53,1 | 50,2 | |
| 200 | 500 | 320 | 268 | 340 | 295 | 22 | 22 | 3 | 12 | 98,8 | 92,1 | |
| 250 | PN 10 | 600 | 365 | 320 | 405 | 350 | 22 | 30 | 3 | 12 | 136 | - |
| 300 | 700 | 427 | 378 | 460 | 400 | 22 | 30 | 4 | 12 | 220 | - | |
| 350 | 800 | 427 | 429 | 520 | 460 | 23 | 32 | 4 | 16 | 260 | - | |
| 400 | 900 | 537 | 480 | 580 | 515 | 28 | 32 | 4 | 16 | 410 | - | |
| 500 | 1100 | 650 | 582 | 670 | 620 | 28 | 34 | 4 | 20 | 720 | - | |
| 600 | 1300 | 800 | 582 | 780 | 725 | 31 | 34 | 4 | 20 | 1100 | - | |
