Karima közé építhető visszacsapószelep
Felhasználási terület:
Fém és gumi osztott tányéros visszacsapószelep a víztechnikában visszaáramlás megakadályozására. Hideg, meleg víz, egyéb nem agresszív közegre.
Műszaki jellemzők:
- Max hőm: EPDM töm. +120°C-ig
- Beépíthetőség: vízszinetes és függőleges helyzetben
- Ház: GG25 öntöttvas epoxy bevonattal
- Tányér: GGG50 vegyi nikkelezve
- Karimacsatlakozás: PN 10/16
- Beépítési hossz: DIN3202 K3
Technikai adatok:

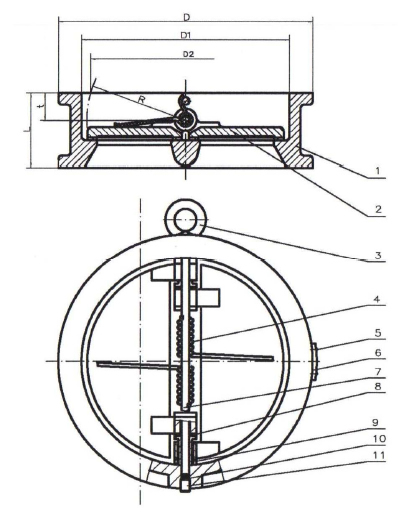

| DN | D | D1 | D2 | L | R | Súly (kg) |
|---|---|---|---|---|---|---|
| 50 | 107 | 65 | 45,7 | 43 | 29,7 | 1,5 |
| 65 | 127 | 80 | 60,2 | 46 | 36,1 | 2,4 |
| 80 | 142 | 94 | 66,4 | 64 | 43,4 | 3 |
| 100 | 162 | 117 | 97,3 | 64 | 55,7 | 4 |
| 125 | 192 | 145 | 122,4 | 70 | 68,2 | 6 |
| 150 | 218 | 170 | 144,5 | 76 | 78,6 | 7 |
| 200 | 273 | 224 | 198,2 | 89 | 104,4 | 12 |
| 250 | 329 | 256 | 235,8 | 114 | 128,1 | 23 |
| 300 | 384 | 310 | 283,9 | 114 | 148,3 | 33 |
